【转载】纳米所孙其君&山西大学石虎&钱阿妞Nano Lett:锌多孔 CoFe@N-CNTs 双功能催化!柔性水系镁 - 空气电池功率密度达 21 mW cm⁻²

时间:2026-03-04 字体



通讯作者

  • 钱阿妞(山西大学)

  • 石虎(山西大学、中国科学院北京纳米能源与系统研究所)

  • 孙其君(中国科学院北京纳米能源与系统研究所)


研究背景

柔性镁空气电池采用中性电解质,兼具优异生物相容性与可观能量密度,是可穿戴电子设备的理想储能方案。然而,现有金属空气电池存在短板:锂/钠/钾空气电池用非水电解质生物相容性差,铝/锌/钙/铁空气电池依赖碱性电解质,生物可吸收性与电化学可逆性不足。镁空气电池虽具优势,但面临镁氧化不可逆、阳极易钝化、阴极电催化效率低、电解质与电极适配性差等问题,亟需优化阴极结构与电解质体系以突破瓶颈。


痛点问题

  1. 镁电极本征氧化不可逆,阳极易快速钝化,影响电池循环稳定性;

  2. 阴极需同时实现高效氧还原反应(ORR)与析氧反应(OER),传统催化剂活性不足、活性位点暴露有限,且传质效率低;

  3. 电解质选择受限:非水电解质功率密度低,碱性电解质生物相容性与可逆性差,中性电解质下催化剂与反应路径适配性不足;

  4. 放电产物易堆积在电极表面,造成电极堵塞,降低电池耐久性与功率输出。


核心发现

  1. 成功合成锌多孔CoFe@N-CNTs阴极,Zn兼具空间隔离剂与造孔剂作用,形成大曲率氮掺杂碳纳米管包裹Co₀.₇₂Fe₀.₂₈合金结构,拥有丰富微孔/介孔与Co/Fe/Zn-Nₓ活性位点;

  2. 该阴极在中性NaCl电解质中表现出优异双功能电催化性能:ORR半波电位0.96 V,OER的Eⱼ=1₀为1.65 V,ΔE=0.772 V,优于商业Pt/C-RuO₂基准;

  3. 液态镁空气电池(3.5 wt% NaCl电解质)功率密度达32 mW cm⁻²,放电电流密度105 mA cm⁻²,比容量1107 mAh g_Mg⁻¹,10 mA cm⁻²下可稳定放电47 h;

  4. 柔性固态电池(PVA-NaCl凝胶电解质)开路电位1.68 V,峰值功率密度21 mW cm⁻²,弯曲0-150°性能降解<2%,0.2 mA cm⁻²下稳定工作9 h,可驱动可穿戴LED设备;

  5. 阴极的金属-Nₓ位点、暴露的CoFe纳米颗粒与Zn诱导微孔,协同含Cl⁻电解质加速放电产物MgO分解,避免电极堵塞,保障反应可逆性。


图文解析

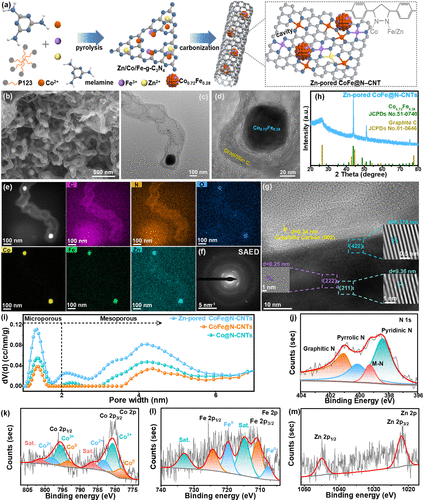

Figure 1:Zn-pored CoFe@N-CNTs的表面微观结构表征


  1. 子图a:展示合成流程,通过前驱体高温碳化,Zn诱导形成多孔结构,最终得到锌多孔CoFe@N-CNTs;

  2. 子图b-d(FESEM/TEM):呈现材料大曲率管状结构,CoFe纳米颗粒被氮掺杂碳纳米管包裹,尺度分别为100 nm(b/c)和20 nm(d);

  3. 子图e(HAADF-STEM/EDS):证实C、N、O、Co、Fe、Zn元素在碳纳米管框架中均匀分布,Co、Fe富集于核心区域;

  4. 子图f-g(SAED/FFT):明确N-CNTs壳层对应石墨相(002)面(晶格间距0.34 nm),CoFe合金对应(211)(222)(422)晶面;

  5. 子图h(XRD):验证石墨相(26.4°)与Co₀.₇₂Fe₀.₂₈合金相(43.8°、51.1°、75.1°),无金属Zn或ZnO特征峰;

  6. 子图i(孔径分布):该材料含1.3 nm微孔及2.2/3.4 nm介孔,比表面积达496.5 m² g⁻¹,优于CoFe@N-CNTs和Co@N-CNTs;

  7. 子图j-m(XPS):N 1s谱显示吡啶N与M-N配位位点,Co 2p、Fe 2p证实Co³⁺/Co²⁺、Fe³⁺/Fe²⁺价态,Zn 2p验证Zn的存在及配位状态。

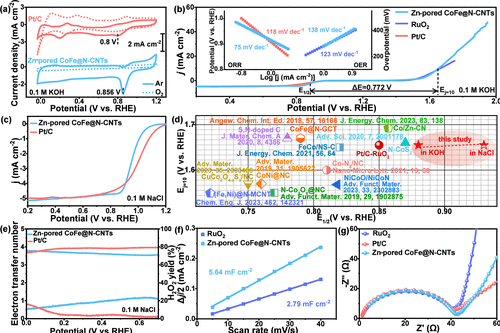

Figure 2:Zn-pored CoFe@N-CNTs与商业催化剂的ORR/OER性能对比


  1. 子图a(CV曲线):在O₂饱和0.1 M KOH中,该材料氧还原电位达0.856 V,优于商业Pt/C;

  2. 子图b(极化曲线/Tafel):ORR的E₁/₂=0.88 V、极限电流密度5.6 mA cm⁻²,OER的Eⱼ=1₀=1.65 V,Tafel斜率138 mV dec⁻¹,ΔE=0.772 V,优于Pt/C-RuO₂(ΔE=0.815 V);

  3. 子图c(中性电解质ORR极化):0.1 M NaCl中E₁/₂=0.96 V,极限电流密度5.1 mA cm⁻²,活性优于同类碳基金属催化剂;

  4. 子图d(ΔE对比):该材料在NaCl和KOH电解质中的ΔE均优于文献报道的NiCoO/NiCoN、Co-N₄/NC等催化剂;

  5. 子图e(RRDE测试):不同电位下电子转移数为3.75-3.82,H₂O₂产率低,以准四电子ORR路径为主;

  6. 子图f(双电层电容):非法拉第区拟合C_d=5.64 mF cm⁻²,表明电化学活性表面积大;

  7. 子图g(EIS):电荷转移电阻(R_ct)低,电极-电解质界面电子传递高效。

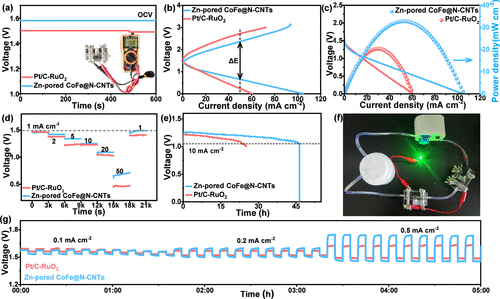

Figure 3:液态镁空气电池的电化学性能


  1. 子图a(开路电位):基于该阴极的电池OCV达1.59 V,高于Pt/C-RuO₂基电池;

  2. 子图b(过电位电压差):该电池的ΔE更小,表明ORR/OER动力学更优;

  3. 子图c(极化曲线/功率密度):峰值功率密度32 mW cm⁻²,放电电流密度达105 mA cm⁻²;

  4. 子图d(倍率放电曲线):1-50 mA cm⁻²下放电平台稳定,1 mA cm⁻²时达1.5 V,50 mA cm⁻²时仍保持0.7 V,优于Pt/C-RuO₂基电池;

  5. 子图e(长期放电):10 mA cm⁻²下可稳定放电47 h,电压保持良好;

  6. 子图f(实际应用):两节电池串联可驱动绿色LED(3 V);

  7. 子图g(低电流倍率性能):0.1-0.5 mA cm⁻²下稳定工作5 h,无明显极化。

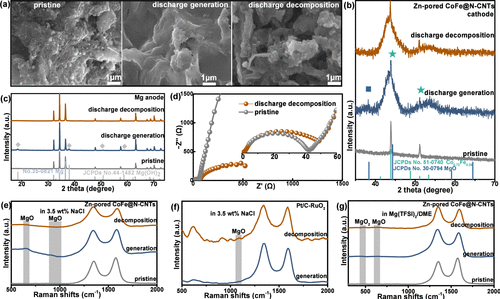

Figure 4:放电前后电极结构与产物表征


  1. 子图a(阴极形貌):放电后Zn-pored CoFe@N-CNTs表面清洁,无放电产物堆积,而Pt/C-RuO₂表面出现球形MgO沉积;

  2. 子图b-c(XRD):Mg阳极与该阴极的MgO特征峰(38.1°)在放电后消失,证实MgO分解;

  3. 子图d(EIS):放电后阴极R_ct与原始状态相当,结构稳定性良好;

  4. 子图e-f(Raman):NaCl电解质中,该阴极的MgO特征峰(655、992 cm⁻¹)放电后消失,而Pt/C-RuO₂的MgO峰(1086 cm⁻¹)保持不变;

  5. 子图g(非水电解质Raman):Mg(TFSI)₂/DME中,该阴极的MgO/MgO₂特征峰未消失,证实含Cl⁻电解质促进MgO分解。

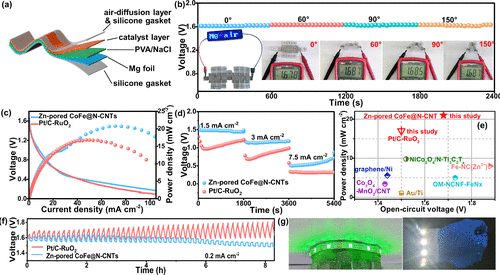

Figure 5:柔性镁空气电池的电化学性能


  1. 子图a(结构示意图):由Zn-pored CoFe@N-CNTs阴极、Mg箔阳极、PVA-NaCl凝胶电解质组成;

  2. 子图b(弯曲性能):弯曲0-150°时OCV稳定在1.68±0.02 V,性能降解<2%,两节串联可驱动蓝色LED屏;

  3. 子图c-d(极化/倍率):峰值功率密度21 mW cm⁻²,高于Pt/C-RuO₂基柔性电池(17 mW cm⁻²),1.5-7.5 mA cm⁻²下放电电压稳定;

  4. 子图e(性能对比):功率密度与开路电位优于石墨烯/Ni、Fe-NC(Zn²⁺)等现有柔性镁空气电池;

  5. 子图f(长期稳定性):0.2 mA cm⁻²下稳定工作9 h,电压无明显衰减;

  6. 子图g(实际应用):三节电池串联可驱动柔性LED阵列与可穿戴腕带设备。

原文链接:https://doi.org/10.1021/acs.nanolett.5c04957
